用途与性能
矿用隔爆兼本质安全型交流变频器（以下简称变频器）是一种集数字式变频调速变频器及相关的散热技术为一体的高新技术产品，且具有保护控制功能。该产品适用于交流50Hz、额定电压1140(660)V的异步电动机重负荷软起动、软停车、运行过程速度控制、函数曲线运行控制，具有起动电流小、起动速度平稳、运行性能可靠、对电网冲击小等优点，起动曲线可根据现场实际工况进行调整，从而减少起动时对设备的动张力。如用在带式输送机上还能降低对输送带强度的要求，以延长输送机使用寿命，进而降低输送机的初期投资。此外，变频器具有在线控制功能，可根据电机的负荷变化，调整电机工作电源电压和频率，从而达到所需转矩。具有明显的节能效应，可实现经济运行。随着煤矿自动化程度的不断提高，变频器正以其节能、高效、安全、可靠的特点，逐渐成为今后煤矿电机设备调速控制的发展方向，并得以广泛的应用。
本产品主要用于煤矿井下或露天矿山、港口码头、选煤厂、发电厂等大负荷恶劣环境中运输设备的运行过程控制，即用于煤矿井下带式输送机、刮板运输机、给煤机、水泵、油泵及绞车等设备的调速控制。
结构特点

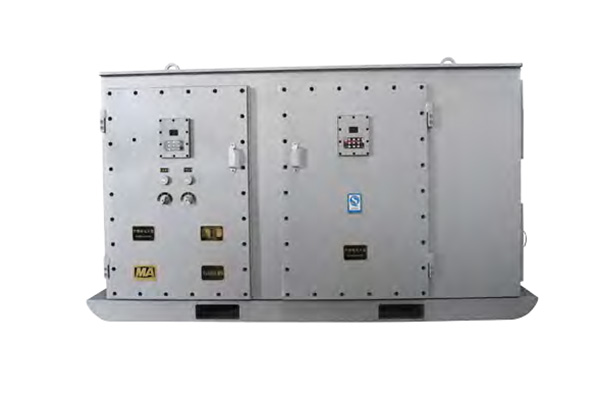

变频器的隔爆箱外形为长方形，主要有主腔和接线腔两部份，主腔内装有一台变频器，继电器等附件，显示及按键操作部分安装于前门。接线腔也分A接线腔、B接线腔和C接线腔，A、B接线腔内分别有3个主接线柱，输入接线端子L1、L2、L3，输出接线端子U、V、W， C接线腔用来外接远控、多机联动及信号输入、输出等。
规格型号
规格型号 | 额定功率（KW） | 额定电流(A) | 适配电机功率（KW） | 尺寸（长*宽*高） | 质量（kg） |
电压等级660V两象限变频器 | |||||
BPJ-132/660 | 132 | 145 | 110 | 1432*1018*1346 | 2200 |
BPJ-160/660 | 160 | 175 | 132 | 1432*1018*1346 | 2300 |
BPJ-250/660 | 250 | 275 | 200 | 1432*1018*1346 | 2300 |
BPJ-315/660 | 315 | 340 | 250 | 1432*1018*1346 | 2300 |
BPJ-400/660 | 400 | 420 | 355 | 1432*1018*1346 | 2500 |
电压等级660V四象限变频器 | |||||
BPJ-315/660K | 315 | 340 | 250 | 1401*978*1395 | 2500 |
BPJ-400/660K | 400 | 420 | 355 | 2249*1022*1346 | 3400 |
电压等级1140两象限变频器 | |||||
BPJ-250/1140 | 250 | 160 | 200 | 1432*1018*1346 | 2300 |
BPJ-315/1140 | 315 | 200 | 250 | 1432*1018*1346 | 2500 |
BPJ-400/1140 | 400 | 260 | 355 | 1401*978*1395 | 2800 |
BPJ-500/1140 | 500 | 310 | 450 | 1401*978*1395 | 2800 |
BPJ-630/1140 | 630 | 360 | 560 | 1401*978*1395 | 3000 |
BPJ-710/1140 | 710 | 440 | 630 | 1401*978*1395 | 3000 |
电压等级1140四象限变频器 | |||||
BPJ-250/1140K | 250 | 160 | 200 | 1401*978*1395 | 2500 |
BPJ-315/1140K | 315 | 200 | 250 | 1401*978*1395 | 3000 |
BPJ-400/1140K | 400 | 260 | 355 | 2246*988*1545 | 3500 |
BPJ-500/1140K | 500 | 310 | 450 | 2246*988*1545 | 3800 |
BPJ-630/1140K | 630 | 360 | 560 | 2246*988*1545 | 3800 |
BPJ-710/1140K | 710 | 440 | 630 | 2246*988*1545 | 3800 |
